Manual do Usuário para o modelo FTSW-3

VISÃO GERAL
O Music Box Teleprompter é um pedal-controlador com servidor wi-fi integrado, desenvolvido para exibir cifras e letras de músicas, mas pode também rodar roteiros ou outros textos em Smart TVs, notebooks, tablets e celulares. A única obrigação é que o arquivo seja .txt (aqueles dos blocos de notas). O equipamento cria sua própria rede wi-fi e permite controlar a navegação do teleprompter utilizando três pedais físicos.

CONTEÚDO DA EMBALAGEM
Ao abrir a caixa, você encontrará:
. 1 Music Box Teleprompter
. Este manual

ESPECIFICAÇÕES TÉCNICAS
Estrutura física
. Material: plástico
. Cor: preta
. Dimensões: 22 cm × 8,5 cm × 3 cm
. Tampa inferior parafusada
. 3 footswitches metálicos
. Porta USB‑C traseira

FONTE 5V
Este produto não é vendido com fonte. Utilize fonte USB-C 5V de boa qualidade.
Recomendável:
. carregador de celular 5V
. powerbank 5V
. USB da Smart TV
. USB do notebook/laptop
. fonte comum 5V (recomendado mínimo 2A)
NÃO USAR:
. carregador 9V
. carregador turbo de procedência duvidosa
. fonte danificada

SISTEMA ELETRÔNICO
. Circuito interno com rede wi-fi própria
. Servidor web integrado
. Compatível com Smart TVs, notebooks, tablets e celulares. Atenção: ao conectar-se à rede do MusicBox, o usuário sai da rede da casa ou outra à qual estiver conectado. Portanto, lembre-se de reconectar-se ao wi-fi da sua casa para não ficar sem internet após o uso deste aparelho.

PRIMEIRA UTILIZAÇÃO
PASSO 1 — LIGAR O APARELHO
Conecte uma fonte 5V USB-C ao Music Box Teleprompter (a mesma de celulares).

Assim que energizado, o aparelho iniciará automaticamente a transmissão da sua rede wi-fi.

Abra as configurações de conexão wi-fi do aparelho que você quiser utilizar e selecione MUSIC_BOX (não esqueça de voltar à sua rede de casa após o uso).

PASSO 2 — CONECTAR AO WI-FI
No dispositivo que será utilizado como tela:

  1. Abra as configurações de wi-fi
  2. Procure a rede: MUSIC_BOX
  3. Digite a senha: 12345678

É normal que a mensagem diga “Sem internet, seguro”

PASSO 3 — ABRIR O TELEPROMPTER
Após conectar ao wi-fi:

  1. Abra o navegador na Smart TV ou outros dispositivos
  2. Se o navegador abrir automaticamente, ótimo — é só usar.
  3. Se precisar digitar o endereço manualmente, digite exatamente: http://192.168.4.1/ ⚠️ Atenção: não use https://. Se o navegador completar sozinho com “https”, apague e digite só http://192.168.4.1/. Se preferir usar um nome, use: musicboxteleprompter.local.
  4. A tela inicial do sistema aparecerá automaticamente.

Uma observação importante. Você verá uma mensagem para entrar em tela cheia.

“Toque na tela / Pressione OK OU ENTER
para entrar em tela cheia”
[ESC] ou botão Voltar para sair do modo tela cheia

Em celulares e tablets, quando a música estiver ocupando toda a tela, você pode sair desse modo usando o gesto normal de voltar do próprio aparelho. No Android, normalmente é um movimento a partir das bordas da tela. No iPhone, geralmente é um movimento a partir da borda esquerda. Você não precisa configurar nada para isso funcionar.

Já em computadores e notebooks, basta pressionar a tecla Esc do teclado para sair da tela cheia.

E nas Smart TVs, normalmente o próprio botão Voltar do controle remoto ou o botão Exit faz essa função, dependendo do modelo da televisão.

Em todos os casos, quem controla essa saída da tela cheia é o próprio sistema do aparelho utilizado, e não o Music Box Teleprompter.

TELA INICIAL
Na tela inicial, o usuário poderá escolher:
. MODO TELA 90° (esse modo é para quem está com um monitor normal conectado a um PC ou laptop, mas virado na vertical).
. MODO CELULAR /TABLET (aqui o aparelho fica na vertical também).
. MODO SMART TV / PC / LAPTOP, (para telas na horizontal).

Depois escolha:
. ENTRAR NAS PASTAS DE MÚSICAS
O produto já vem com 7 pastas: ANOS80, ANOS90, ANOS2000, BRASILEIRAS, ROCK NACIONAL, TOCA RAUL E MINHA PLAYLIST.
Cada uma tem várias músicas, mas o usuário pode deletar tudo (como veremos mais adiante). A única que está vazia é a “MINHA PLAYLIST”, onde o usuário irá subir as suas músicas (se numerar as músicas com 01, 02, 03… elas já ficam na ordem para tocar). O usuário pode ainda criar suas próprias pastas.

COMO NAVEGAR
O sistema inteiro é controlado pelos três pedais para navegação e leitura das músicas. Para upload das músicas, o usuário deve usar um PC ou Notebook e mouse.

FUNÇÕES DOS PEDAIS
No geral, os botões servem para voltar, avançar e selecionar, mas, nas músicas, eles têm funções diferentes.

NAVEGAÇÃO NAS PASTAS

  1. Use AVANÇAR e VOLTAR para navegar.
  2. Use SELECT para entrar nas pastas.
  3. Escolha uma música.
  4. Pressione SELECT novamente.

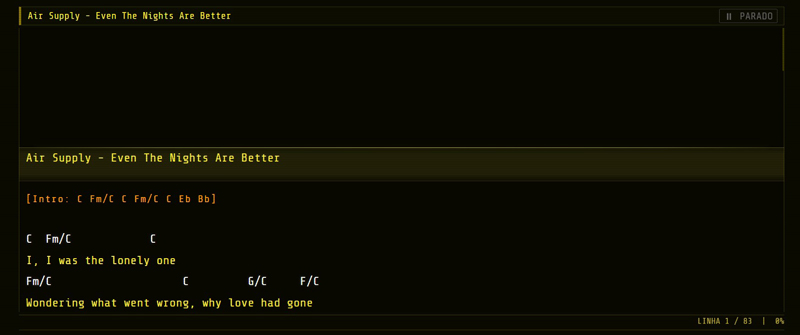

O arquivo da música será aberto imediatamente.

FUNÇÕES DOS PEDAIS NAS MÚSICAS

  1. ESQUERDA: se pisar a primeira vez, rola em velocidade RÁPIDA, se pisar de novo, PAUSA (e segue alternando assim). Segurar o botão apertado por mais de 1s, volta às músicas da pasta (ou aos menus anteriores).
  2. CENTRO: se pisar a primeira vez, rola em velocidade NORMAL, se pisar de novo, PAUSA (e segue alternando assim). Segurar o botão apertado por mais de 1s, volta para o topo da música.
  3. DIREITA: se pisar e descansar o pé no botão, rola em velocidade NORMAL; se soltar o pé, PAUSA. Dar dois toques breves no botão, vai para a música seguinte da pasta.

UPLOAD DE MÚSICAS
O Music Box Teleprompter permite enviar arquivos .txt diretamente para o aparelho, uma a uma ou em blocos.

[Tutorial sobre como fazer upload de arquivos em vídeo]

[Tutorial sobre como fazer upload de arquivos em texto]

ACESSANDO O UPLOAD
No navegador, acesse:
musicboxteleprompter.local/upload ou 192.168.4.1/upload

FORMATOS ACEITOS
O sistema só aceita arquivos .txt, por isso cabem aproximadamente 250 músicas.

COMO ENVIAR ARQUIVOS

  1. Entre pelo computador para encaminhar músicas.
  2. Escolha a “Pasta destino” onde os arquivos serão colocados.
  3. Clique em “Escolher arquivos”
  4. Selecione o(s) arquivo(s) .txt no seu computador.
  5. Clique em “ENVIAR”
    O arquivo será salvo automaticamente na memória interna do Music Box Teleprompter.

PARA APAGAR ARQUIVOS
Na página de upload, o usuário pode ainda apagar pastas ou arquivos.

  1. Escolha corretamente a pasta a ser apagada. Todo o seu conteúdo será apagado.
  2. Clique em “APAGAR” ou
  3. Digite corretamente o caminho do arquivo.
  4. Clique em “APAGAR”
    Nesta tela, o usuário pode ver a quantidade de memória livre para introduzir novos arquivos.

CUIDADOS NO USO
O servidor interno não suporta bem múltiplos usuários, por isso o limitamos a um único usuário. Se ocorrer congelamento da tela, o aparelho deve ser reiniciado, tirando-o da fonte de energia. Se, ao voltar a utilizar, a tela ficar a mesma do uso passado, isso se deve ao cache e cookies do PC/Notebook/Laptop. Utilize os comando F5, Crtl+Shift+R ou saia novamente do wi-fi MUSIC-Box e reconecte-o. Se demorar para entrar com musicboxteleprompter.local, digite 192.168.4.1.

O aparelho tem travas para cliques frenéticos, mas mesmo assim busque treinar cada música para entender como melhor encaminhar a rolagem com poucos cliques.

Uma coisa importante de verificar no seu notebook ou outro aparelho é a economia de energia do adaptador Wi-Fi. Ele pode causar “desconectar temporariamente” o Music Box Teleprompter para economizar energia. Vale desativar em Gerenciador de Dispositivos → adaptador Wi-Fi → Gerenciamento de Energia → desmarcar “Permitir que o computador desligue este dispositivo”, e no plano de energia colocar “Configurações do Adaptador Sem Fio” em Desempenho Máximo.

LIMPEZA E CUIDADOS
. não use solventes
. evite quedas
. evite líquidos
. limpe apenas com pano seco
. não exponha o aparelho ao calor excessivo

SOLUÇÃO DE PROBLEMAS
O wi-fi não aparece?
. desligue e ligue novamente
. aguarde 15 segundos
. aproxime-se do aparelho

O site não abre? Verifique:
. se está conectado ao wi-fi MUSIC_BOX
. se digitou corretamente: musicboxteleprompter.local ou 192.168.4.1
. se o cache do aparelho não está com a tela anterior na memória.

O pedal não responde?
. reinicie o aparelho
. verifique a alimentação USB-C
. aguarde 15 segundos para ver se encontra a rede.

INFORMAÇÕES DO SISTEMA
Rede wi-fi: MUSIC_BOX
Senha padrão: 12345678
Endereço principal: 192.168.4.1
Endereço alternativo: musicboxteleprompter.local
Upload: 192.168.4.1/upload
Alternativo: musicboxteleprompter.local/upload
Vídeos explicativos: @musicboxteleprompter no YouTube, Instagram e TikTok.

MANUTENÇÃO
Garantia de 6 meses. Se o aparelho der problema e o usuário quiser consertá-lo, entre em contato com nosso SAC via WhatsApp: (48)999846112.
